JX5数字摄影测量系统 JX5 digital photogrammetric system
  • SWDC系列数字航空摄影仪
  • SSW移动测量系统
  • JX5数字摄影测量系统
  • JX5数字摄影测量系统

    JX5数字摄影测量系统是集空三平差、DLG采编、DEM&DOM制作以及三维建模于一体的软件,向用户提供利用立体遥感影像进行数据生产的全面解决方案。

    系统特点:

    1、支持多种影像数据类型,包括:无人机影像、航摄机影像、倾斜相机影像、ADS影像(空三模块除外)、卫星遥感影像。

    2、多数据源统一的主操作界面和对应的详细流程化界面相结合,实现不同数据类型的操作流程和界面菜单。

    3、多种方式组合的采编一体测图模式,同时满足入库与出图需求。

    4、全自动的一键式作业流程,快速生成高精度DSM和DOM,支持GPU和分布式双并行计算,最大化利用现有计算资源,降低升级成本。

    5、综合利用遥感影像、高密度匹配点云,自动识别地物要素并提取结构线,实现智能三维建模。

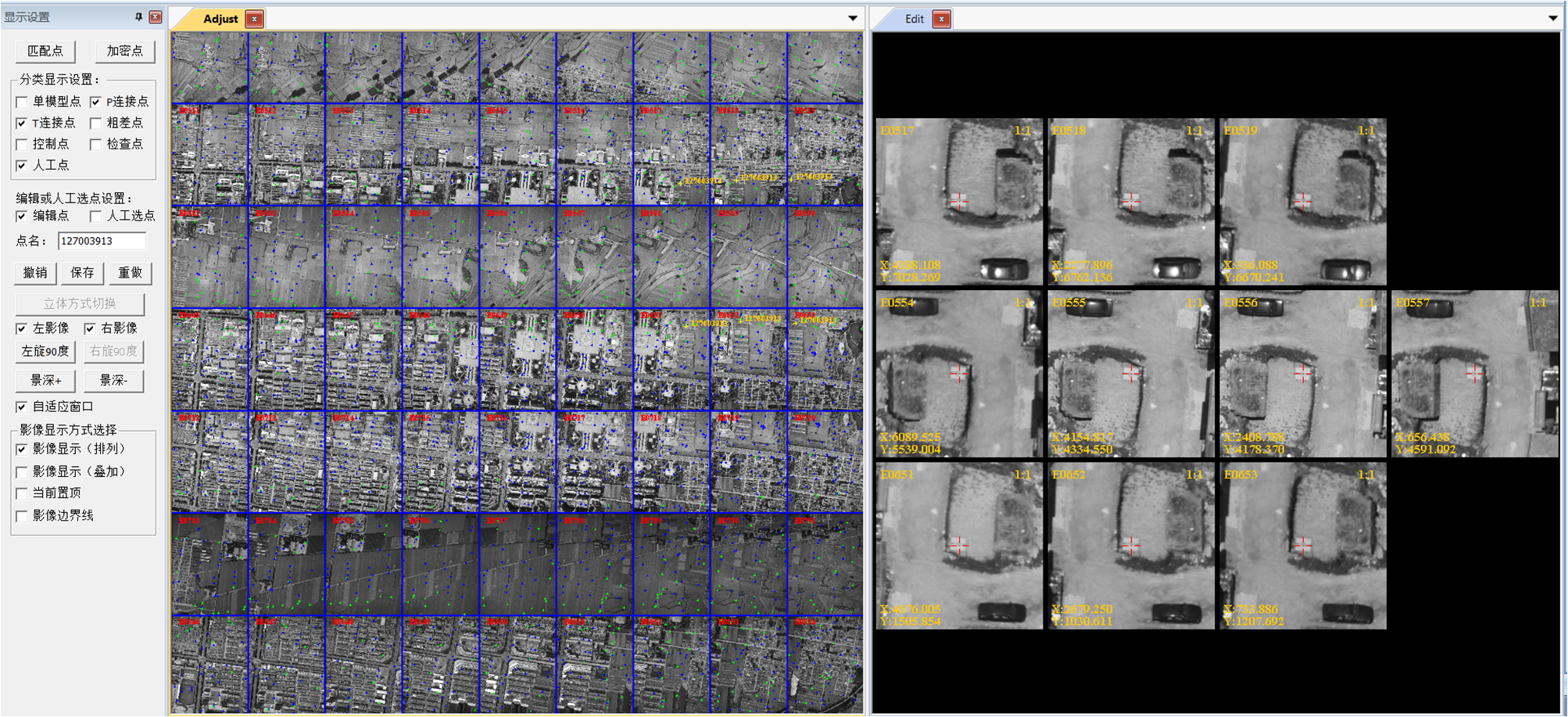

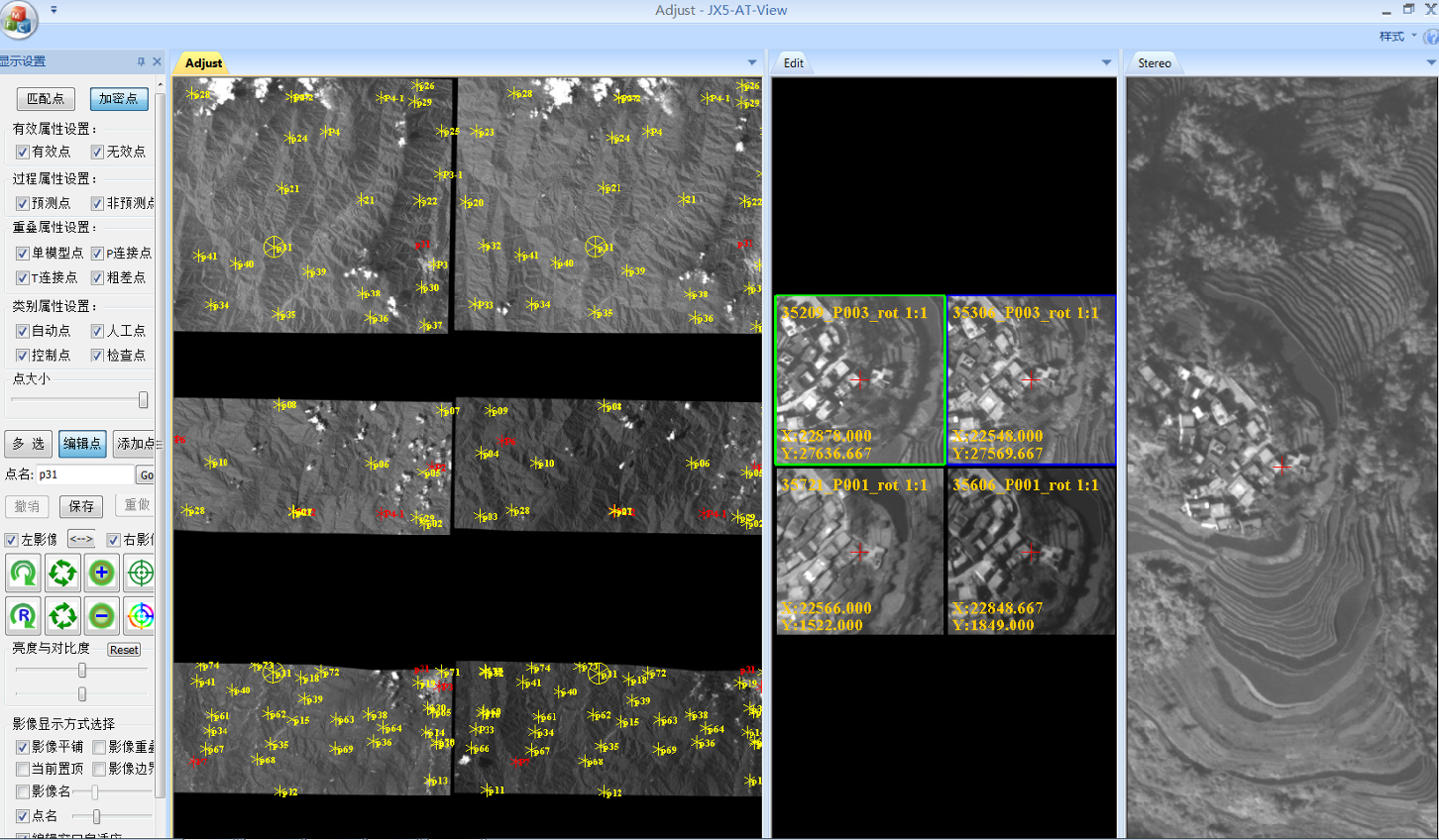

    @JX5-AT 空三模块

    一、基本功能:

    Ø  创建工程    Ø  数据预处理    Ø  加密点匹配     Ø  加密点编辑     Ø  平差计算

    二、特点:

    Ø  有效利用POS数据,可视化排航带并辅助匹配,提升匹配效率

    Ø  采用多线程+分布式实现对影像的快速匹配

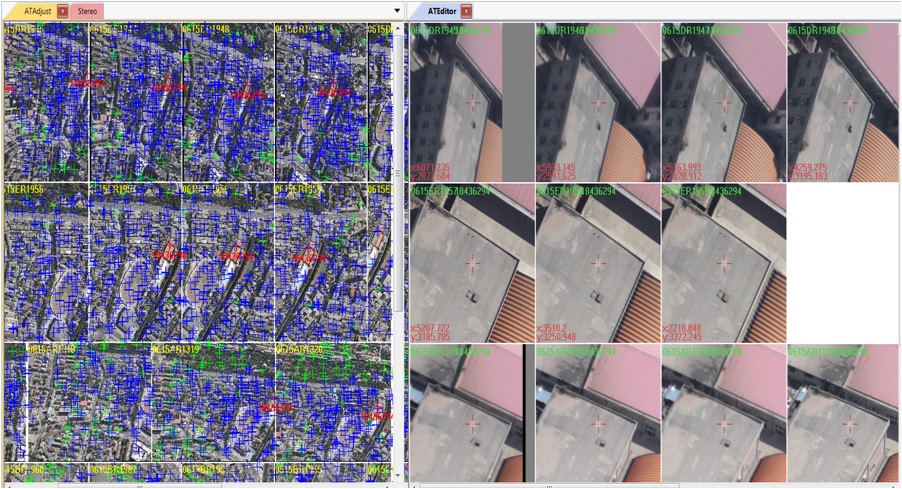

    Ø  加密点编辑可以实现各个影像单点编辑和两两影像全彩色立体编辑方式的任意切换

    Ø  可快速找点,并支持自动匹配的加点模式,多种编辑方式便利组合

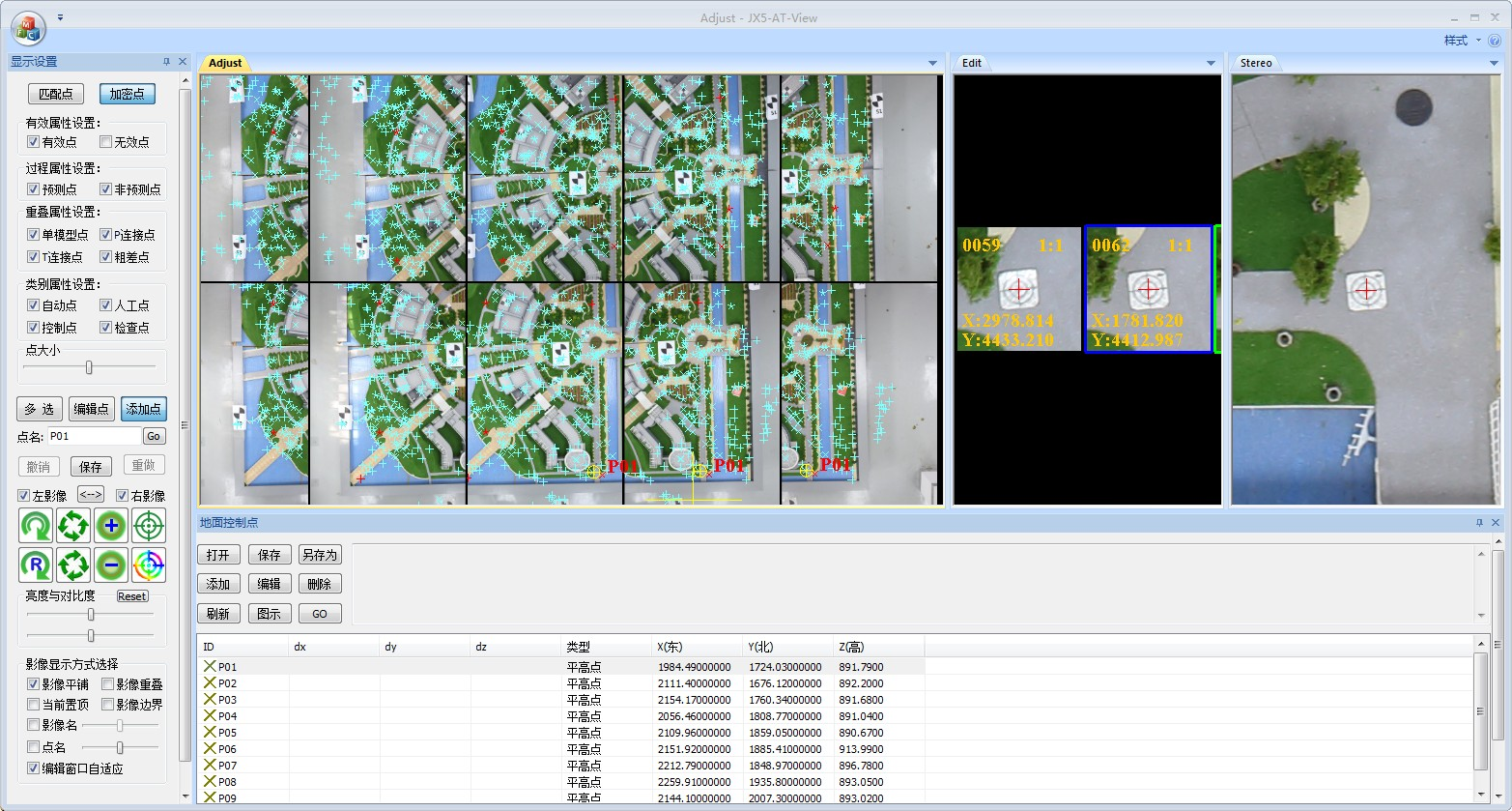

    Ø  控制点预测、测区精度检查、检查点反算等实用功能

    Ø  多种空三成果的快速导入,并可按点号进行查询,方便查看像控点

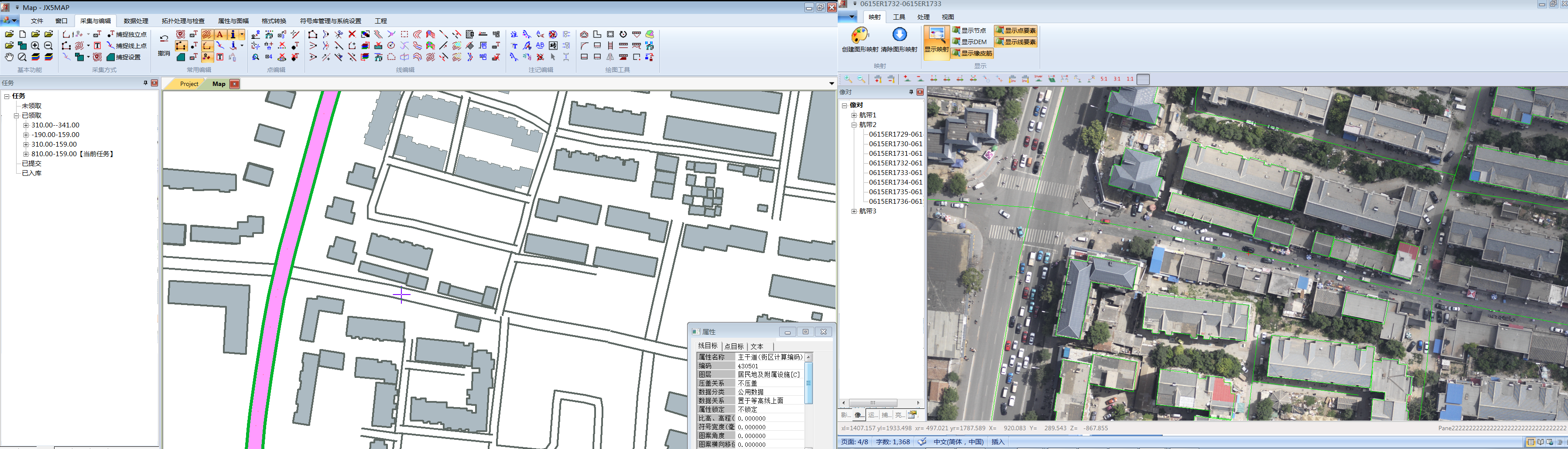

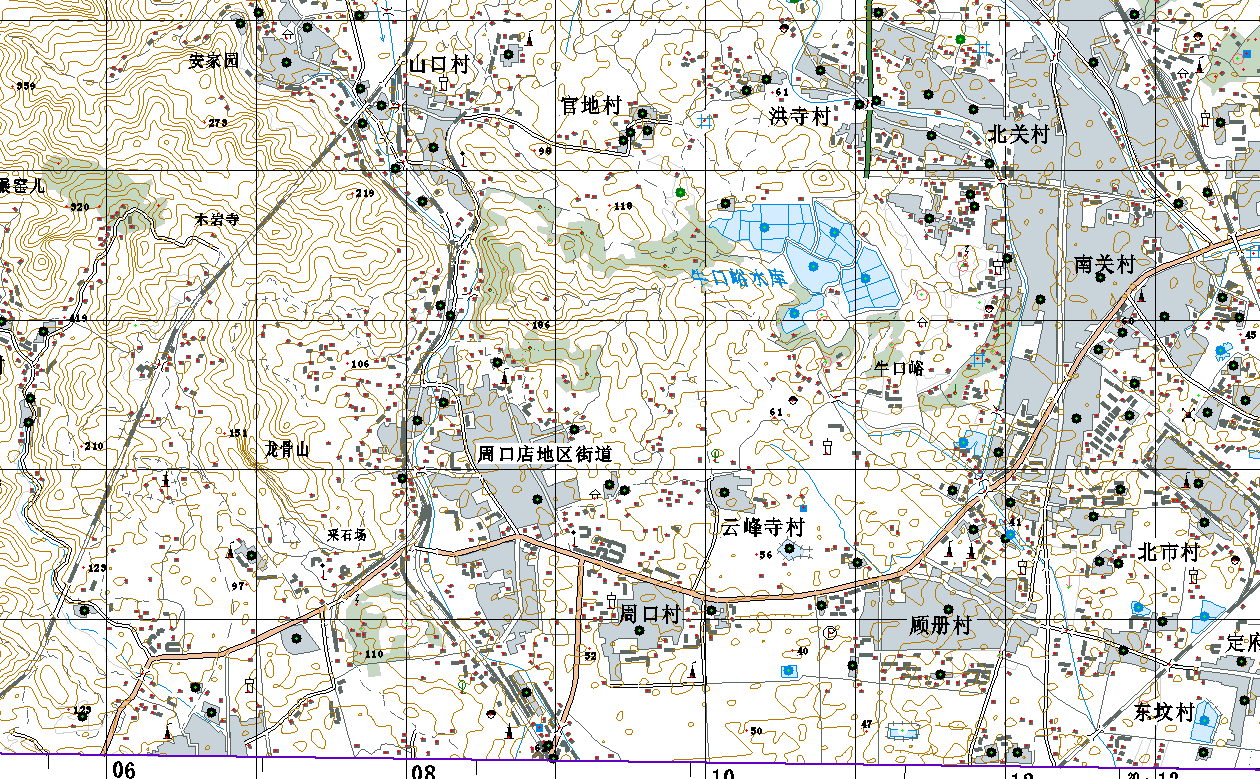

    @JX5-MAP向量测图模块

    一、面向区域的数据组织

    1.   直接使用平差结果进行立体观测,无需再次定向处理

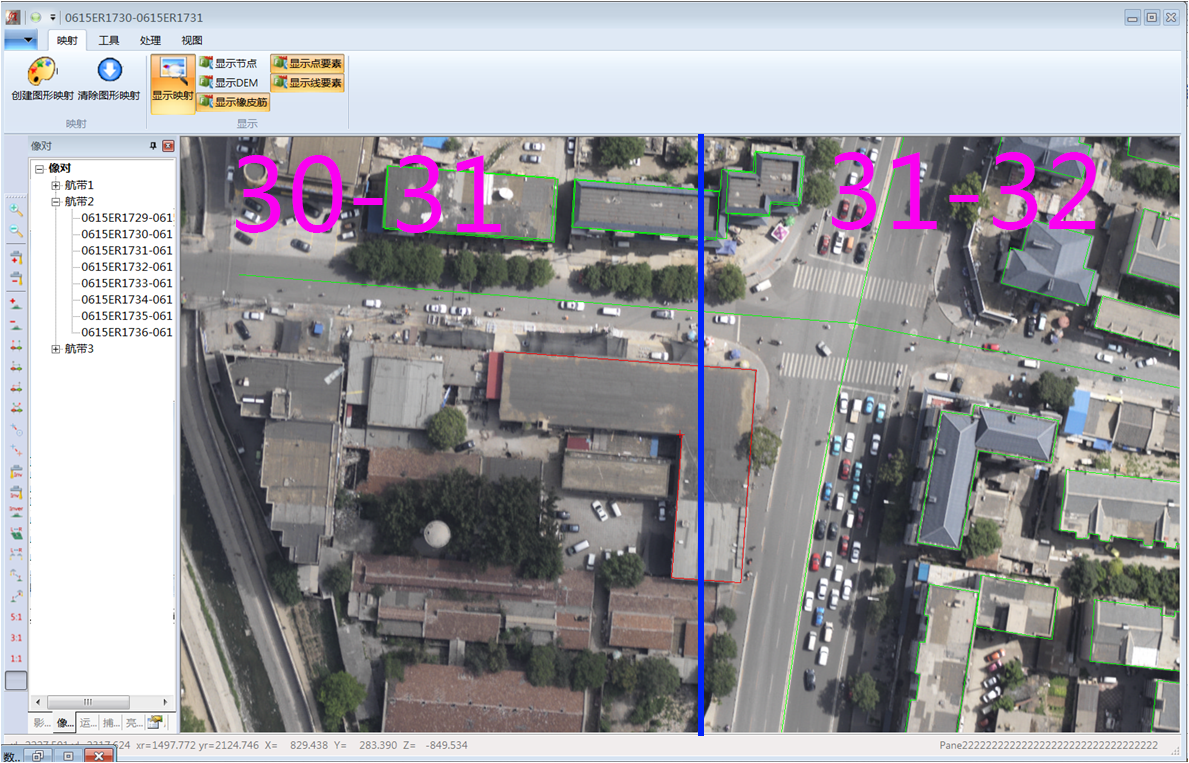

    2.   立体像对的自动切换,实现跨像对漫游

    3.   支持超大影像的立体观测,无需人工进行影像裁切

    4.   基于影像金字塔的立体影像缩小观测

    5.   面向区域的作业任务单元,可包含多个立体像对的四边形范围

    6.   支持按照图幅或者任务区将大工程裁切成对应的小工程

    7.   支持同类影像不同工程数据的合并测图

    二、采编一体

    1.   手轮脚盘测图和鼠标测图两种方式随时切换

    2.   立体影像亮度和对比度的实时调整

    3.   立体映射的选择设置以及立体图形颜色的可视化设置

    4.   JX4原有测图功能及快捷键全部保留,采集效率快,成果精度高

    5.   1:500到1:1万国标符号库完整,且可自定义新的符号、线型、颜色,进行多样化的动作设计

    6.   简单地形的实时匹配测图方式

    7.   JX4原有立体编辑功能全部保留,立体显示即编即现

    8.   增加上百种方便快捷的编图命令,同时保证高程数据的“不丢失”

    9.   54、80与2000坐标系间的数据转换功能

    10. 等高线内插功能兼顾高效与美观

    11. 基于DEM的三维处理功能,包括:方便快捷的DEM编辑,基于DEM的二维矢量赋高,DEM内插等高线和高程点。

    12. 列表+可视化的高曲矛盾检查以及等高线丢线检查功能。

    13. 可直接打开或参考多种格式的矢量数据

    三、图库一体

    1.  地物要素属性输入及编辑功能,并可自定义添加属性字段

    2.   数据拓扑关系检查和处理功能,满足入库需求

    3.   图例文件生成及图廓整饰功能,满足出图需求

    4.   可直接连接打印机或绘图仪

    @JX5-DM模块

         1、DSM和DOM制作流程简单化,一键生成各像对的DSM和DOM数据,实现任意图幅的自动拼接,无需人工干预

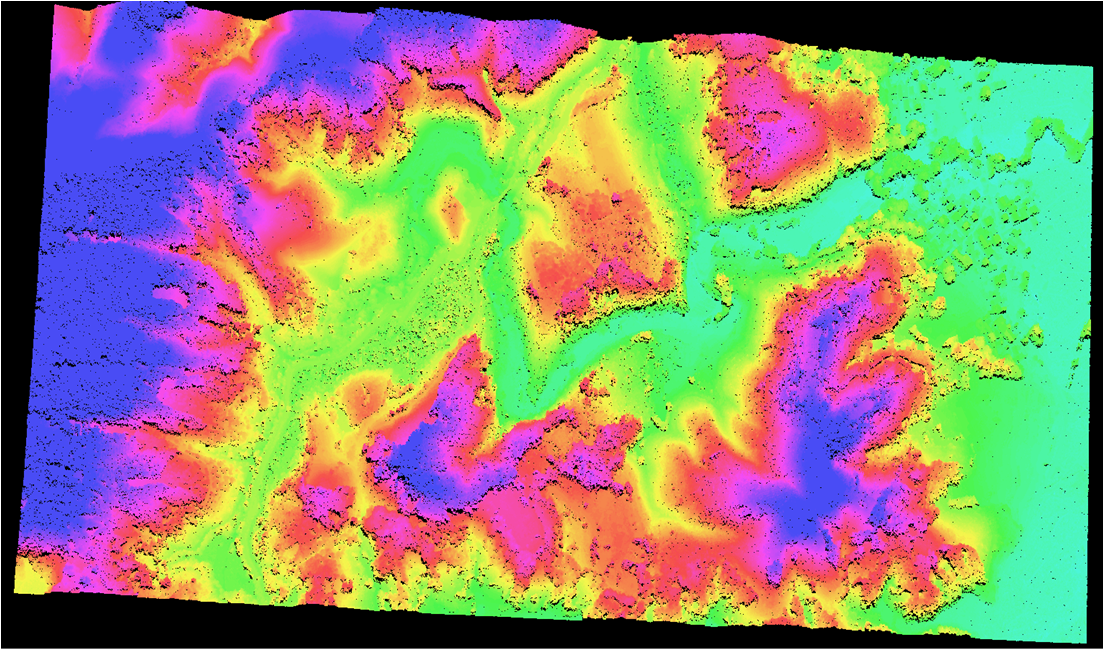

         2、像素级密集匹配:基于GPU并行的半全局密集匹配算法,匹配速度快,精度高,可以快速获取带RGB值的彩色三维“点云”,并由此生成高精度DSM。

         3、影像的匀光匀色

     (1)能有效消除一幅影像内部或测区范围内不同影像之间存在的色调、亮度、反差等不同程度的差异。

           (2)解决正射影像镶嵌时拼接区域的色彩过渡问题,实现色彩上的“无缝拼接”。

    @JX5-3D 建模模块

    JX5-3D使用深度学习的方法和计算机视觉方法综合利用遥感影像中各波段信息和高密点云,提取典型地物的边界,如水体、建筑物、道路、植被等。将提取的地物边界规则化,并将边界的平面坐标转化为三维坐标,生成矢量可以在测图模块中修改、删除、添加,也可以用来快速生成建筑物的框架三维模型和提取实景三维模型单体化边界,提取的成功率和准确率均达到80%以上。


    下载downloads:


     JX5数字摄影测量系统宣传册
